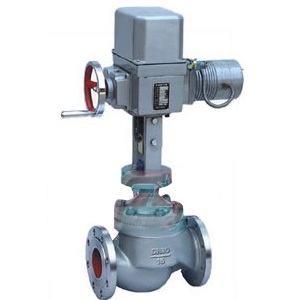

ZAZPNM電動調節閥

在線咨詢全國熱線
13325269761

ZAZP電動單座調節閥、ZAZN電動雙座調節閥、ZAZM電動套筒調節閥是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制。

ZAZP,ZAZN ,ZAZM型電動調節閥按作用模式可分；

正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》

反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》

ZAZP、ZAZN、ZAZM電動調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制。

有標準型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型；流量特性有等百分比(對數)性,直線性。

ZAZP電動單座調節閥由DKZ型直程電動執行機構和直通低流阻單座閥組成.它只有一個閥座和一個柱塞形閥芯,具有密閉性能好.導向部分采用(上下雙導向式或襯套頂導向式)結構,具有導向面積大,抗振性能強等特點,適用于對介質泄漏量有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.

ZAZN電動雙座調節閥由DKZ型直程電動執行機構和直通低流阻雙座閥組成,雙座雙導向式結構,閥芯在位移過程中穩定可靠,閥體內有兩個閥座和兩個柱塞形閥芯,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥,適用于不是很清潔的介質和泄漏量要求不嚴格的場合.

ZAZM電動套筒調節閥由DKZ型電動執行機構和直通低流阻平衡型套筒閥組成,閥芯采用了壓力平衡式閥芯,結構,閥芯為圓柱型,由套筒的內圓導向和頂導向,因而閥桿上不平衡力很小,操作穩定,性能好,是一種力平衡型的調節閥.適用于閥前后兩端壓差較高的場合,由于閥芯有套筒的側面導向,受渦流沖擊所產生的振動被減弱,故具有噪音低,空化閃蒸作用小,使用壽命長等優點.但閥座泄漏率較單座閥稍大。

電動調節閥執行機構

型號	DKZ-310/310C				DKZ-410/410C				DKZ-510/510C
推力N	4000				6400				16000
行程	10	16	25	30	18	30	40	60	30	50	60	100
全行程時間S	8	12.5	20	24	15	24	32	48	16	30	37	62

DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用.它以220V電源為動力4～20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移,自動地操縱調節閥或其它終端機構等完成自動調節任務,或者配用電動操作器實現手動遙控.

該儀表具有連續調節,手動搖控,就地手操三種控制方式.使用DKZ直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器,DFD-1000型電動作器或手動操作器后才能實現自動調節系統手動←→自動無擾切換.

電動調節閥性能指標

項目		指標
基本誤差％		≤±5.0
回差％		≤3.0
死區％		≤3.0

泄漏量	單座閥	10-4×閥的額定容量
	雙座閥	10-3×閥的額定容量
	套筒閥	10-3×閥的額定容量

電動調節閥允許壓差

使用情況						閥芯處于流開狀態,關閉時閥后壓力P2＝0
公稱通徑 DN(mm)	閥座直徑 DN(mm)				執行機構有效推力 (N)	允許壓差(MPa)
						電動單座調節閥
						PN1.6(MPa)		PN6.4(MPa)
20	10	12	15	20	400,1000,2500	公稱壓力		3.8	2.7	1.7	1.0
								公稱壓力		4.3	2.5
25	26				400,1000,2500	0.5	公稱壓力	0.6		3.6
32	32					0.4	公稱壓力	0.4		2.3
40	40				400,1000 2500,6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400,16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400,16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	250				16000	0.3		0.3
300	300					0.2		0.2

電動調節閥主要零件材料

材料代號		C(WCB)	P(304)	R(316)
主要零件	閥體,閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯,閥座	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
	墊片	增強聚四氟乙烯 (F4),不銹鋼墊片,金屬石墨纏繞墊片
	推桿,襯套	2Cr13
適用工況	適用介質	水,蒸汽,油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4:≤200℃	-40～+250 F4:≤200℃	-40～+250℃ F4:≤200℃
	高溫型	-30～+450℃	-40～+450℃	-40～+450℃

電動調節閥主要技術參數

公稱通徑mm			20	25	32	40	50	65	80	100	125	150	200	250		300
閥座直徑mm			20	25	32	40	50	65	80	100	125	150	200	250		300
額定流量系數Kv	單座		5	8	12	20	32	50	80	120	200	280	450	800		1200
	雙座			10	16	25	40	63	100	160	250	400	630	1000		1600
	套筒	全量		15		35	50		125	190		400	630
		0.6		9		20	30		75	115		240	350
額定行程L(mm)			10	16		25		40			60				100
執行器型號			DKZ-310	DKZ-310		DKZ-310		DKZ-410			DKZ-410/510				DKZ-510
出軸推力N?m			4000	4000		4000		6400			6400/16000				16000
全行程時間S			8	12.5		20		32			48/37				62
電源電壓			AC220V 50Hz
輸入信號			4～20mA DC 0～10mA DC
輸入阻抗			Ⅱ型:200Ω　Ⅲ型:250Ω
作用模式			電開式(K)型,電關式(B)型
流量特性			等百分比,直線,快開性
允許泄漏量(L/h)			單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量
固有可調比R			30:1
公稱壓力PN(MPa)			1.6 2.5 4.0 6.4

電動調節閥主要外形尺寸

電動單座調節閥、電動雙座調節閥

公稱通徑 DN	A×B	L			H				H1
		L			ZAZP單座		ZAZN雙座		H1
		PN1.6	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	ZAZP	ZAZN
20	230×460	180	185	190	653	804	/	/	91	/
25		185	190	205	665	816	670	820	112	104
32		200	210	220	671	822	673	823	118	107
40		220	230	240	683	834	693	843	129	126
50		250	255	265	698	849	698	848	144	131
65	230×530	275	285	295	789	949	799	959	175	175
80		305	310	325	792	952	809	969	191	190
100		350	355	370	796	956	821	981	195	202
125	260×630	410	425	440	847	1062	872	1087	243	250
150		450	460	475	855	1070	882	1097	251	260
200		550	560	570	894	1109	924	1139	290	302
250		670	690	750	1156	1368	1156	1368	380	422
300		740	785	815	1215	1427	1215	1427	435	484

電動單座調節閥、電動套筒調節閥

公稱通徑 DN	L(mm)			A×B	H(mm)		H1(mm)
公稱通徑 DN	PN16	PN40	PN64	A×B	普通型	熱片型	H1(mm)
25	185	200	210	230×460	668	819	75
40	220	235	251		684	835	95
50	254	267	286		684	835	98
80	295	317	337	230×530	785	946	130
100	350	368	394	230×530	795	946	156
150	450	473	508	260×630	945	1160	208
200	600	615	650		945	1160	250
250	650	670	690		1050	1320	265
300	740	770	800		1145	1380	295
